| 型 号： |

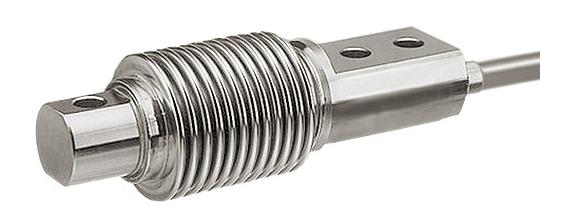

LTH-BW 波纹管式传感器（10kg-1000kg）
|
| 特点与用途： |
波纹管式称重传感器采用平行梁结构，金属波纹管焊接密封，内部灌胶密封,防油、防水、耐腐蚀，可适用于各种环境。抗过载、抗疲劳、抗偏载能力强。广泛应用于电子皮带秤、料斗秤、平台秤等专用衡器、各种材料试验及其它测力装置中。（量程范围：10Kg - 1t）
|
|
| 产品结构图： |
|
|

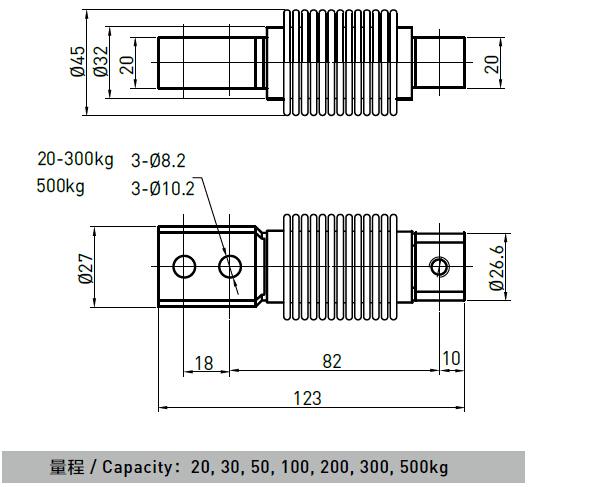

| 外形尺寸： |
|
|
| 技术参数： |
|
参数 |
单位 |
技术指标 |
|
灵敏度 |
mV/V |
2.0±0.15 |
|
非线性 |
≤ %F·S |
±0.03 |
|
滞后 |
≤ %F·S |
±0.03 |
|
重复性 |
≤ %F·S |
±0.03 |
|
蠕变 |
≤ %F·S / 30min |
±0.03 |
|
零点输出 |
≤ %F·S |
±1 |
|
零点温度系数 |
≤ %F·S / 10℃ |
±0.03 |
|
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.03 |
|
工作温度范围 |
℃ |
-20℃ ~ +80 ℃ |
|
输入电阻 |
Ω |
402±6Ω |
|
输出电阻 |
Ω |
350±3Ω |
|
安全过载 |
%F·S |
150%F·S |
|
绝缘电阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激励电压 |
V |
10V ~ 15V |
|
材质 |
合金钢 |
|
防护等级 |
IP65 |
|
接线方式 |
电源：红（+） 黑（-） 输出：绿（+） 白（-） |
|
