| 型 号： |

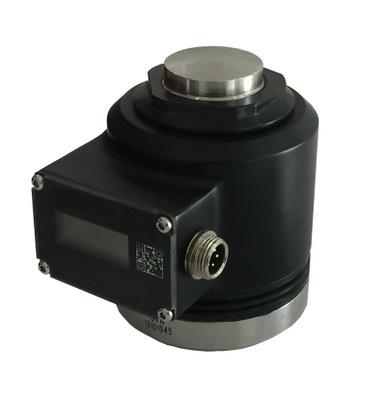

LTH-ZB 荷重传感器（200kg-10t）
|
| 特点与用途： |
¤ 经密封处理,适应恶劣环境。
¤ 用于工程力检测、过载安全检测及冲击力测量与控制。
¤ 适用于大型平台秤、汽车衡、轨道衡等。
¤ 可一体化变送输出，且带液晶显示。
¤ 量程范围：100Kg ～ 10t
|
|
| 产品结构图： |
|
|

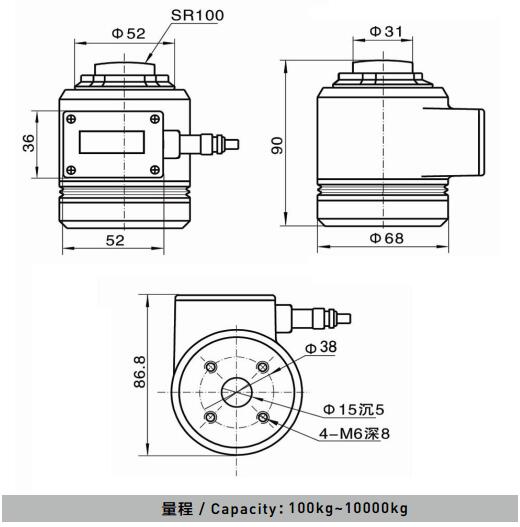

| 外形尺寸： |
|
|
| 技术参数： |
|
参数 |
单位 |
技术指标 |
|
灵敏度 |
mV/V |
2.0±0.05 |
|
综合精度 |
≤ %F·S |
±0.05 |
|
蠕变 |
≤ %F·S / 30min |
±0.05 |
|
零点输出 |
≤ %F·S |
±1 |
|
零点温度系数 |
≤ %F·S / 10℃ |
±0.05 |
|
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.05 |
|
工作温度范围 |
℃ |
-20℃ ~ +65 ℃ |
|
输入电阻 |
Ω |
380±2Ω |
|
输出电阻 |
Ω |
350±2Ω |
|
安全过载 |
%F·S |
150%F·S |
|
绝缘电阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激励电压 |
VDC |
10V ~ 15V |
|
传感器材质 |
合金钢 |
|
防护等级 |
IP65 |
|
电缆线尺寸 |
Ø5Х2000mm |
|
接线方式 |
电源：红（+） 黑（-） 输出：绿（+） 白（-） |
|
备 注 |
10t及以下量程可选一体化显示带mV信号输出（5-10VDC供电）或无显示带变送0～5V、4～20mA输出，15-200t传感器变送输出需配外接式变送器 |
|
