| 型 号： |
LTH-XC 悬臂梁式传感器（50kg-20t）
|
| 特点与用途： |
该传感器弹性体采用剪切或弯曲悬臂梁结构，一端固定，一端加载，密封良好；受力后自动调心。安装简单，使用方便，互换性好；可用于制作各种超薄型电子汽车衡、单轨吊秤、料斗秤等。可选择内置式放大器4-20mA输出 （量程范围：50Kg～20t）
|
|

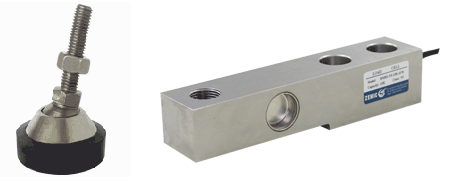

| 产品结构图： |
|
|

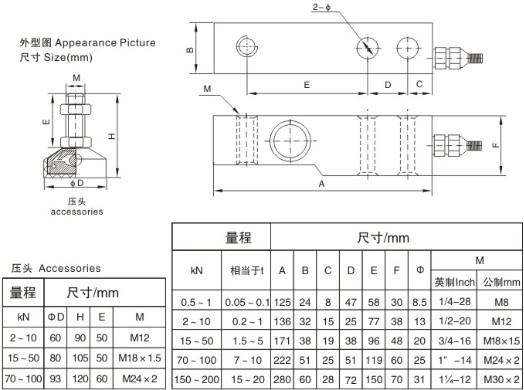

| 外形尺寸： |
|
|
| 技术参数： |
|
参数 |
单位 |
技术指标 |
|
灵敏度 |
mV/V |
2.0±0.15 |
|
非线性 |
≤ %F·S |
±0.03 |
|
滞后 |
≤ %F·S |
±0.03 |
|
重复性 |
≤ %F·S |
±0.03 |
|
蠕变 |
≤ %F·S / 30min |
±0.03 |
|
零点输出 |
≤ %F·S |
±1 |
|
零点温度系数 |
≤ %F·S / 10℃ |
±0.03 |
|
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.03 |
|
工作温度范围 |
℃ |
-20℃ ~ +80 ℃ |
|
输入电阻 |
Ω |
402±6Ω |
|
输出电阻 |
Ω |
350±3Ω |
|
安全过载 |
%F·S |
150%F·S |
|
绝缘电阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激励电压 |
V |
10V ~ 15V |
|
材质 |
合金钢 |
|
防护等级 |
IP65 |
|
接线方式 |
电源：红（+） 黑（-） 输出：绿（+） 白（-） |
|
